Abdichtungssysteme mit Kunststoffdichtungsbahnen

1 Abdichtung eines Tunnels ohne Drainage mit Kunststoffdichtungsbahn (KDB)

2 Im Sohlbereich eingebaute KDB mit außenliegendem Fugenband (schwarz)

3 Mechanisch verfestigter Vliesstoff als bergseitiges Schutzgeotextil gegen den rauen Spritzbeton

4 Befestigung der KDB mit Befestigungsrondelle

5 Detail des außenliegenden Fugenbandes in der Arbeitsfuge

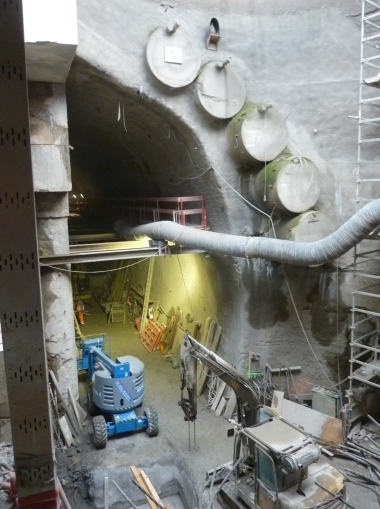

6 Abdichtungsdetail an einem Querschlag

7 Installation der Rondellen

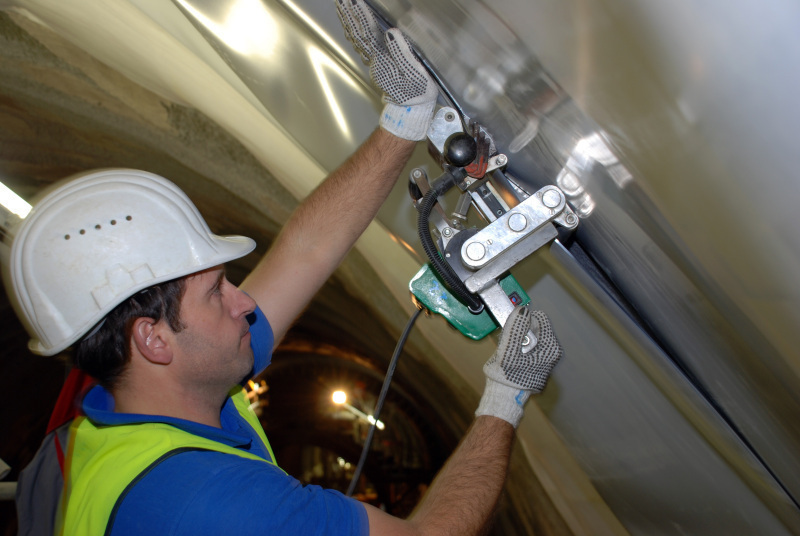

8 Verschweißung der KDB

9 Abdichtung mit einer KDB im Bereich einer Nische

10 Ausbildung und Abmessungen des außenliegenden Fugenbandes

11 Abdichtungssystem im Überblick

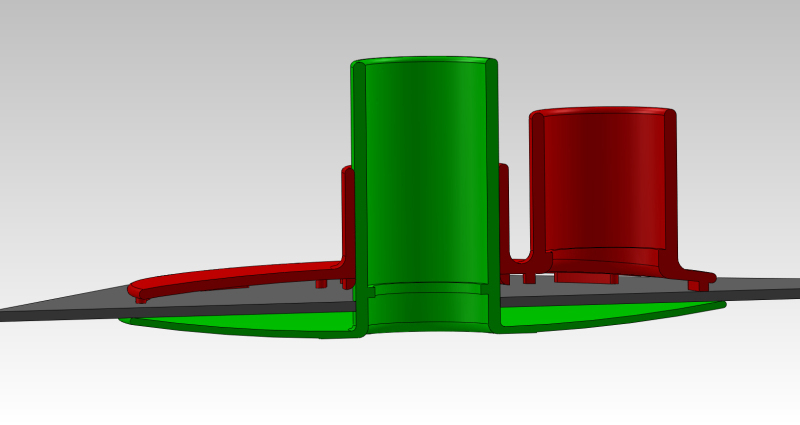

12 Kombiniertes Kontroll- und Injektionssystem als Doppelinjektionsstutzen

Anschluss des Prüf- und Injektionssystems

Prüfung der Schweißnaht mit Luftdruck

Um eine konzipierte Tunnel-Lebensdauer von 100 Jahren zu überstehen, muss unter anderem das Eindringen von Bergwasser in den Verkehrsraum eines Tunnels verhindert und die tragende Konstruktion vor Bergwasser geschützt werden. Wie das mit Abdichtungen aus Kunststoff-
dichtungsbahnen (KDB) bei druckdichten bergmännisch hergestellten Tunnelbauwerken funktioniert, veranschaulicht dieser Beitrag.

1 Das Abdichtungssystem

Die Abdichtungskonstruktion übernimmt drei wichtige Funktionen im Tunnel:

Sie trennt die spätere Tragkonstruktion von der Vortriebssicherung, um Zwängungsspannungen zu vermeiden

Sie schützt die Innenschale vor möglichen aggressiven Bergwässern

Sie schützt den Verkehrsraum vor Bergwasser

Ein Tunnel kann entweder rundum abgedichtet werden durch eine Kunststoffdichtungsbahn (KDB) (Bild 1) oder von vornherein als wasserundurchlässige Betonkonstruktion konzipiert sein. Die wichtigsten Abdichtungssysteme für die geschlossene Bauweise sind in Tabelle 1 aufgeführt.

Welches...

Dipl.-Ing. Marc Meissner, M.BC., Arbeitskreis Tunnelabdichtung e.V./Association for Tunnel Waterproofing, Bückeburg/Germany
Dipl.-Ing. Sebastian Schwaiger, Müller+Hereth, Ingenieurbüro für Tunnel- und Felsbau GmbH, Freilassing/Germany
Dipl.-Ing. Roland Herr, Internationaler Freier Journalist und Autor/International freelance journalist and author, Bielefeld/Germany
