Höhlen im Untergrund: Erfolgreicher TBM- Vortrieb im Karst für den Tunnel Galerie des Janots

Credit/Quelle: Robbins

Die Fertigstellung des Tunnels Galerie des Janots in Frankreich nahm aufgrund verschiedener Herausforderungen zwei Jahre in Anspruch – darunter zwei unbekannte Höhlen, von denen die größere eindrucksvolle 8 000 m³ Volumen aufwies

Credit/Quelle: Robbins

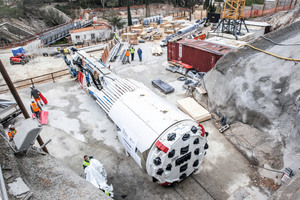

Blick auf die beengte Baustelleneinrichtungsfläche der Galerie des Janots – ein 2,8 km langer Tunnel, der die Wasserversorgung der Gemeinden Cassis, Roquefort-la-Bédoule, La Ciotat und Ceyreste verbessern soll

Credit/Quelle: Robbins

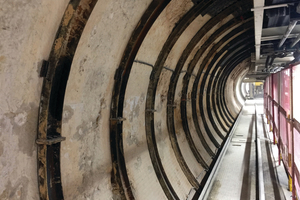

Lehm und weiches Gestein erforderten Gebirgssicherung, u. a. mit Injektionsankern und Ausbaubögen in sehr schlechtem Gebirge

Credit/Quelle: Robbins

Auf den ersten 1000 m wurden leere und auch gefüllte kleinere Karsthohlräume angetroffen, die, soweit notwendig, entleert und mit Mörtel oder Schaum verfüllt wurden

Credit/Quelle: Robbins

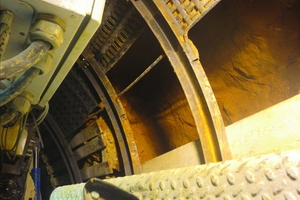

Die Mannschaft musste eine 4 m hohe Betonmauer errichten, um der TBM bei der Navigation aus dem Hohlraum einen Gegenhalt zu geben

Credit/Quelle: Robbins

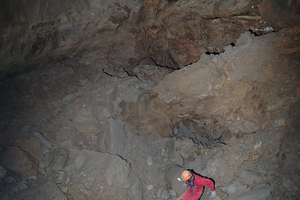

Nach 2157 m Vortrieb touchierte die Maschine die Spitze einer weiteren unbekannten Höhle die sich unterhalb des Tunnelpfades erstreckte. Ein Speläologe erkundete die Ausmaße: 22 m lang, 15 m breit und 14 m tief, mit einem Volumen von 4500 m³

Credit/Quelle: Robbins

Im April 2019 wurden eine offene Main-Beam-TBM, Bohrdurchmesser 3,5 m, beim Vortrieb für den Tunnel Galerie des Janots im französischen La Ciotat durchschlägig. Der 2,8 km lange Tunnel wurde durch Kalkstein, bekannt für Vorkommen an Grundwasser, Karstelementen und Hohlräumen, gebohrt. Seine Fertigstellung benötigte aufgrund verschiedener Herausforderungen zwei Jahre – darunter zwei unbekannte Höhlen, von denen die größere 8000 m³ Volumen aufwies (Bild 1).

Modernisierung der Wasserversorgung

Der Tunnel Galerie des Janots ist eines von insgesamt 14 Vorhaben der Metropole Aix-Marseille-Provence, der Wasseragentur Rhône Méditerranée Corse und der französischen Staatsregierung, mit denen das Ziel verfolgt wird, Wasser einzusparen und natürliche Ressourcen zu schützen. Die Galerie des Janots wird in den Gemeinden östlich der Metropole Aix-Marseille-Provence (Cassis, Roquefort-la-Bédoule, La Ciotat und Ceyreste) zur Verbesserung der Wasserversorgung beitragen. Die künftige Pipeline wird die derzeit vorhandenen Pipelines ersetzen, die durch einen...

DESIREE WILLIS, Technical Writer/Technische Redakteurin, The Robbins Company, Kent, WA/USA
