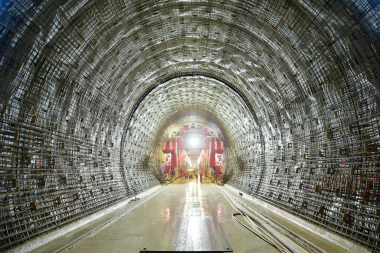

Tunnel Albabstieg: Karsterkundung und Karstsanierung

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

1 Übersicht Neubaustrecke Wendlingen–Ulm

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

2 Geologische Stratigraphie der Neubaustrecke Wendlingen–Ulm

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

3 Übersicht Projektabschnitt 2.4 „Albabstieg“

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

4 Kreuzungsbauwerk Hauptröhren/Zwischenangriff

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

5 Arbeitsrichtungen Tunnelvortrieb

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

6 Schematische Übersicht Albabstiegstunnel: Geologischer Längsschnitt

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

7 Geometrie einer Karststruktur als Berechnungsannahme

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

8 1 bis 3 m breite Karstkluft (blau) und mögliche Lage zum Tunnelquerschnitt als Berechnungsannahme

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

9 Kluftkarst parallel, exzentrisch im Tunnel, als Berechnungsannahme

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

10 Vorauseilende Karsterkundung

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

11 Vortriebsbegleitende Karsterkundung

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

12 a + b Karsterscheinungen im Massenkalk (Bilddokumentation und Ortsbrustaufnahme)

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

13 a + b Doline in der Süßwassermolasse (Bilddokumentation und Ortsbrustaufnahme)

Quelle/credit: DB Projekt Stuttgart–Ulm GmbH

Die Neubaustrecke Stuttgart–Ulm ist Teil der neuen transeuropäischen Magistrale Paris–
Budapest. Sie quert die Schwäbische Alb und wird von der Planfeststellung in die Abschnitte Albvorland, Albaufstieg, Albhochfläche, Albabstieg und Umbau Bahnhof Ulm unterteilt. Während die Albhochfläche überwiegend durch offene Strecken charakterisiert wird, dominieren in den angrenzenden Hangabschnitten lange Tunnel. Diesen Bereichen gemeinsam ist eine ähnliche Geologie, mit verkarstetem Weißjura-Kalkstein als häufigste Formation. Für die Herstellung eines standsicheren und gebrauchstauglichen Hochgeschwindigkeits-Fahrweges bedarf es eines sorgfältigen Umgangs mit dem Karst. Im vorliegenden Beitrag wird das Konzept der Karsterkundung und -sanierung für den Albabstieg vorgestellt.

Der Beitrag beinhaltet ausgewählte Erkundungsergebnisse sowie daraus abgeleitete Sanierungsmaßnahmen. Die Entscheidung, ob und welche Sanierungsmaßnahmen erforderlich sind, wird auf Grundlage allgemeingültiger Festlegungen über relevante Hohlraumgrößen in Abhängigkeit von der räumliche Lage zum Tunnel getroffen.

Hierbei wird generell auf die Ergebnisse des Arbeitskreises Karst zurückgegriffen, der für die Neubaustrecke Nürnberg–Ingolstadt auf der Fränkischen Alb entsprechende Grundlagenarbeit geleistet hat. Die besondere Situation der Karsterkundung und Karstsanierung beim bergmännischen...

Dr.-Ing. Stefan Kielbassa, Leiter Projektabschnitt 7/manager project section 7 (PFA 2.3, PFA 2.4 und PFA 2.5a1)
M. Eng. André Reinhardt, Teamleiter Projektabschnitt 2.4/team leader project section 2.4 „Albabstieg“
Dipl.-Ing. Adalbert Gering, Projektingenieur Projektabschnitt 2.4 project engineer project section 2.4 „Albabstieg“
DB Projekt Stuttgart–Ulm GmbH, Stuttgart, Deutschland/Germany
